예전에 AD 로 구축 된 서버군에서 SQL 장애 조치 테스트를 진행 했었다.

이번에는 AD 가 구축되지 않은, 윈도우와 SQL 만 설치 된 서버들로 DB 장애 조치 테스트를 진행한다.

Windows Server 2016 + MS SQL Server 2016 이후 부터는 AD 없이 클러스터 구성 가능하다.

따라서 아래의 환경으로 테스트를 진행한다.

- OS : Windows Server 2016

- DBMS : MS SQL Server 2016 SP2

- 테스트 서버 : AO_TEST_01 (192.168.1.121) / AO_TEST02 (192.168.1.122)

- 클러스터 IP : 192.168.1.123

- 방화벽 정책 추가 : In/Outbound : TCP 135, 445, 3343 / UDP 3343

- 공인 아이피로 구성할 때에는 각 서버의 C:\Windows\System32\drivers\etc\hosts 파일의 내용을 필히 아래와 같이 수정

192.168.1.121 AO-TEST-01 192.168.1.122 AO-TEST-02 192.168.1.123 AOT





# 1

신규 설치 된 테스트 서버 두 대 접속 후, 역할 및 기능 추가 마법사에서 "장애 조치 클러스터링" 설치한다.

그냥 Default 로 설치하면 된다.





# 2

MS SQL Server 2016 을 설치한다. 이것도 Default 로 설치하면 된다.

두 서버의 DB 데이타 저장 경로가 일치해야 하므로 아래와 같이 설정한다.

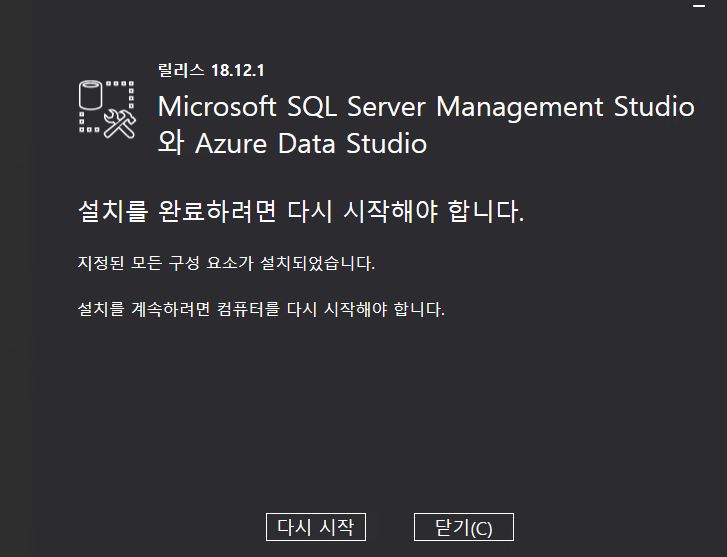

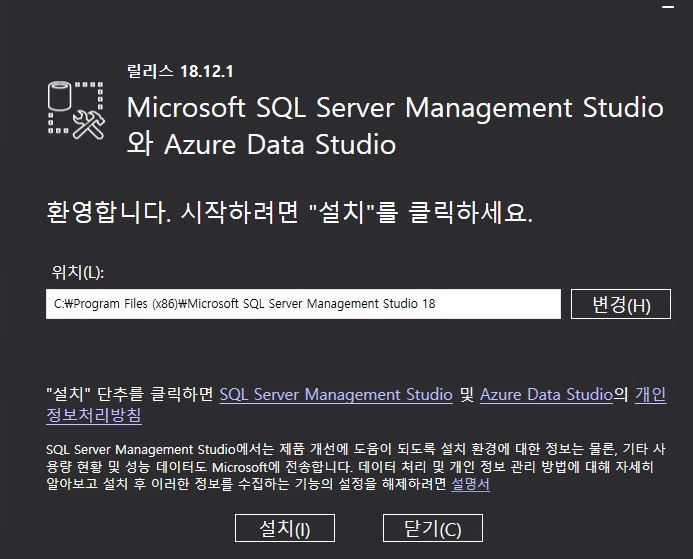

2016 이후부터는 설치 패키지에 SSMS 가 포함되어 있지 않으므로, 링크에서 다운로드 한다.

https://docs.microsoft.com/ko-kr/sql/ssms/download-sql-server-management-studio-ssms?view=sql-server-ver15



SQL 서비스 로그온 계정은 반드시 사용자 계정으로 변경한다.

AO_TEST_01 과 02 모두 동일한 계정 정보를 갖고 있어야 한다.







# 3

클러스터 생성 단계로 넘어간다.

관리도구에서 "장애 조치 클러스터 관리자" 를 실행 한다.

AO_TEST_01 이나 AO_TEST_02 아무데서나 생성해도 된다.

테스트 서버 상호간에 완전 통신이 가능하도록 방화벽 인바운드 정책 추가해야 한다.



클러스터에 포함 될 서버의 아이피를 차례대로 입력한다.

아이피 추가하면 컴퓨터명으로 서버 리스트가 호출된다.



유효성 검사 경고 단계에서는 "아니요" 선택해서 넘어간다.



클러스터 이름은 "AOT" 로 생성한다. 뭐 아무거나 입력해도 상관없다. 본인이 알아볼 수 있으면 된다.

아이피에는 192.168.1.123 을 입력한다. 해당 아이피가 클러스터 IP 가 된다.





Default 로 쭉쭉 넘어가면 클러스터 만들기 완료 된다.



AO_TEST_02 에서는 장애 조치 클러스터 관리자 실행 후, 클러스터에 연결을 선택한다.

AOT 의 IP 인 192.168.1.123 을 입력해서 클러스터 정보를 확인한다.







# 4

SQL 서버의 AlwaysOn 기능을 설정한다. AO_TEST_01 과 AO_TEST_02 에서 동일한 작업을 진행한다.

SQL Server 2016 구성 관리자 실행 후, SQL Server 서비스 트리 - SQL Server 속성을 확장한다.

AlwaysOn 고가용성 탭 선택 후, AlwaysOn 가용성 그룹 사용을 체크한다. 해당 작업은 SQL 서비스 재시작이 필요하다.



AO_TEST_01과 AO_TEST_02에서 SSMS 실행한다.

AO_TEST_01 에서 동기화를 진행 할 테스트 DB 와 테이블을 생성한다.

DB명 : gunnm

테이블명 : AO_Table_1



AO_TEST_01 에서 "새 가용성 그룹" 을 생성한다.

Always On 고가용성 - 가용성 그룹 - 우클릭 - 새 가용성 그룹 마법사 실행

가용성 그룹 이름에는 "AO_DB" 를 입력한다. 이것도 본인이 식별 가능하도록 생성하면 된다.

"데이터베이스 수준 상태 검색" 도 추가 체크해 주면 장애 조치 기능이 향상된다.

기존에는 가용성 그룹에 포함된 데이터베이스 중 하나가 오류 상태가 되어도 장애 조치가 실행되지 않았는데, SQL 2016 이상에서 "데이터베이스 수준 상태 검색" 을 체크하면 데이터베이스 수준의 장애에 대해서도 장애 조치가 진행된다.



가용성 그룹에 적용 될 DB 를 선택한다.

전제 조건으로 해당 DB 백업이 1회 필요하다. 이걸 하지 않으면 다음 단계로 넘어가지 않는다.



gunnm DB의 백업을 1회 진행하고 새로 고침 한다. 이제는 다음 단계로 넘어 갈 수 있다.



복제본 지정 단계로 진입되었으면, "복제본 추가" 를 선택해서 AO_TEST_02 를 추가 한다.



정상 진행시, 주 와 보조의 역할이 정해진다.



엔드포인트 탭을 보면, 미러링 구성때와 동일하게 기본 포트인 5022 를 사용하는 것을 확인 할 수 있다.

해당 포트도 사용자가 재구성 가능하지만, 지금은 테스트니까 기본으로 간다.



데이터 동기화 기본 설정은 "자동 시딩" 으로 체크한다.

보조 복제본에 자동으로 DB 를 생성하기 때문에 동기화 대상의 데이타 및 로그 파일 경로가 동일해야 함을 알 수 있다.



가용성 그룹 유효성 검사가 정상으로 체크되면 다음 단계로 진행 한다.



정상적으로 작업 완료 되면, 각 서버에서 아래와 같이 확인 할 수 있다.

* AO_TEST_01



* AO_TEST_02





# 5

이제 기본 설정 완료 했으니깐, 장애 조치 (Failover) 테스트를 진행한다.



장애 조치 클러스터 관리자 실행 후, 역할을 선택하면 "AO_DB" 가 추가 된 것을 확인 할 수 있다.

현 상태에서는, AO_TEST_01 이 소유권을 갖고 있다.



AO_TEST_01 의 IP 조회시, 아래와 같이 AO_DB 클러스터 IP 인 192.168.1.123 도 소유하고 있는 것을 볼 수 있다.



AO_TEST_01 의 SSMS 에서 테이블 추가를 해본다.

추가 테이블명 : AO_Table_2



장애 조치를 해봐야 하는데, 우선은 가장 나쁜 상황을 만들기 위해 AO_TEST_01 서버의 전원을 OFF 한다.

AO_TEST_02 의 장애 조치 클러스터 관리자에서 역할 부분 확인시, 소유자가 AO_TEST_02 로 변경 되었음을 알 수 있다.



AO_TEST_01 서버의 현재 상태는 "작동 중지" 이다.





AO_DB 클러스터 IP 인 192.168.1.123 도 AO_TEST_02 가 소유하고 있음을 알 수 있다.



이제 AO_TEST_02 의 SSMS 에 진입해서, DB 와 테이블, 가용성 그룹을 확인해 본다.



AO_TEST_01 이 주 였을 때는, AO_TEST_02 에서는 gunnm DB 에 대해서 어떠한 작업도 할 수가 없었으나,

주 와 보조의 역할이 변경 된 지금은 모든 작업이 가능하다.



AO_TEST_02 에서 테이블을 생성한다.

추가 테이블명 : AO_Table_3



AO_TEST_01 의 전원을 올리고 클러스터 및 DB 상태를 확인한다.

* 클러스터 상태





* DB 상태





# 6

장애 발생시 주 와 보조의 역할 변경을 확인했으니깐, 다시 역할을 복원하는 작업을 진행한다.



AO_TEST_02 의 SSMS 에서

Alwayson 고가용성 - 가용성 그룹 - AO_DB - 우클릭 - 장애 조치 선택 한다.

이 작업은 AO_TEST_01 에서 진행해도 무방하다. 효과는 같다.



프로그램에서 기본값으로 AO_TEST_01 을 새로운 주 복제본으로 선택하고 있다.



다음 단계에서 AO_TEST_01 서버 인스턴스에 연결한다.



작업에 대한 내용은 아래와 같이 요약 된다. 주 와 보조의 역할을 변경하고, 작업 중 데이터 손실이 없다는 뭐 그런 내용이다.





작업 결과는 아래와 같다.



각 서버의 SSMS 트리 확인시, 처음 구성 되었던 상태와 같이 주 와 보조 의 역할이 변경되어 있음을 알 수 있다.



클러스터 관리자에서도 소유자 변경을 확인 할 수 있다.





AO_DB 의 소유자는 변경 됐는데, 클러스터 IP 인 192.168.1.123 은 여전히 AO_TEST_02 가 소유하고 있다.



이를 통해서 확인 가능한 것은, 클러스터 IP 는 AD 구성의 DC 역할을 수행하는 것으로 볼 수 있다.

여기까지는 예전 SQL 미러링의 자동 장애 조치의 방식과 동일하다.

장애 발생시 주 와 보조 간 DB 데이타 동기화가 실시간으로 진행 되기 때문에 자료의 손실은 발생하지 않지만,

웹 서버의 DB 커넥션 부분을 수정하던가 주 와 보조 서버의 아이피를 변경해야 하는 불편함이 발생한다.



그래서 DB 커넥션을 위한 VIP 설정이 필요하다.

다음 글에서 가용성 그룹 수신기를 이용한 리스너 구성을 진행한다.
